在LED顯示屏行業，COB和SMD是兩種主流的封裝技術路線。今天把兩者的區別、工作原理、優劣勢和適用場景說清楚，幫助采購方在選型時少走彎路。

一、什么是SMD封裝

SMD全稱SurfaceMount Device，即表面貼裝技術。這是目前市場上最成熟的LED封裝方式，RGB三色燈珠獨立封裝成表貼燈珠，再通過SMT貼片機焊到PCB板上。

市場上常見的3528、2121、1515燈珠都屬于SMD封裝。每一顆燈珠都是一個獨立的RGB像素，里面包含紅、綠、藍三顆LED芯片，用環氧樹脂或硅膠封裝在同一個支架上。

SMD技術發展了二十多年，工藝成熟度高，產能充足，成本相對較低。但它的結構也有天然的局限：燈珠裸露在PCB表面，防護能力有限，而且燈珠之間有物理間距，限制了像素密度的提升。

二、什么是COB封裝

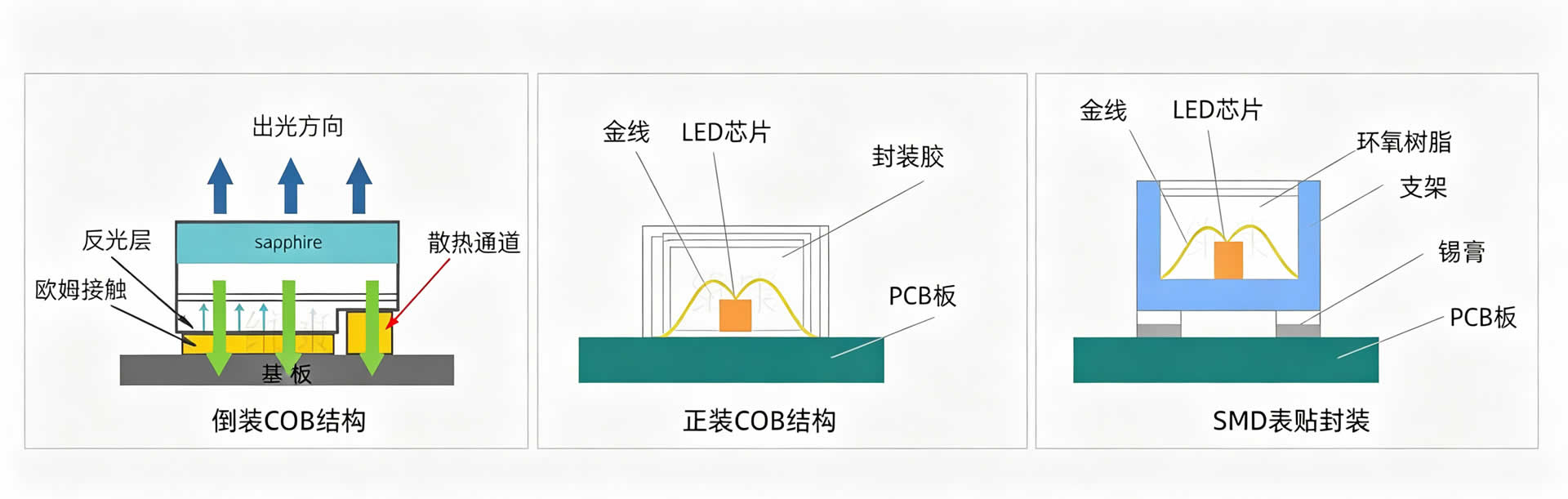

COB全稱Chip onBoard，即板上芯片封裝。它的工作原理是將LED芯片直接封裝在PCB板上，而不是先封裝成獨立的燈珠，再貼到板上。多顆LED芯片集成在同一塊PCB基板上，用環氧樹脂或硅膠整體覆蓋保護。

最直觀的區別是：SMD屏的每個像素點是一顆獨立燈珠，肉眼能看到燈珠之間的縫隙；COB屏的燈珠被完全封裝在膠層下面，表面是平整的一層保護膜，看不到單顆燈珠的輪廓。

三、兩種封裝的核心差異對比

防護能力：COB明顯更強

SMD燈珠裸露在空氣中，防塵防水能力依賴屏體箱體的密封設計。COB燈珠被完全包裹在密封膠層下，防護等級更容易做到IP65甚至更高。

這個差異在實際使用中影響很大。SMD屏在會議室、教室等干燥環境里問題不大，但如果用在戶外、潮濕地區或粉塵較多的工廠車間，SMD屏的故障率會明顯高于COB屏。COB的防潮、防鹽霧能力使其在南方沿海城市和戶外場景有更強的適應性。

像素密度：COB更適合微間距

SMD封裝的物理極限目前是P0.7左右，再往下燈珠尺寸太小，貼片精度無法保證，良率急劇下降。COB沒有這個限制，因為芯片是直接固晶在PCB上，可以做到更小的像素間距。

目前P0.9、P0.7、P0.6甚至P0.4的微間距LED屏，基本都是COB封裝。如果項目需要P1.0以下的超小間距，COB是更合理的選擇。

散熱表現：COB更優

SMD燈珠的散熱路徑是：LED芯片→支架→焊點→PCB板，每個環節都有熱阻。COB的LED芯片直接貼在鋁基板或高頻板上，熱阻更小，散熱效率更高。

散熱直接影響LED的壽命和光衰速度。散熱好的屏，燈珠工作溫度更低，壽命更長。國標要求LED屏工作溫度不超過85℃，COB屏通?？梢钥刂圃?5℃以內，而同等密度SMD屏的工作溫度往往會更高。

維護方式：SMD更靈活，COB更復雜

SMD屏的模組可以單獨拆卸更換，維護門檻低，普通技術人員也能操作。COB屏如果部分燈珠損壞，需要返廠維修或由專業工程師現場處理，維護成本相對較高。

不過，隨著COB技術的成熟，主流廠家已經開始支持前維護，用戶可以在屏體正面直接更換故障單元，維護便利性已有明顯提升。

價格：SMD更便宜

同等點間距下，COB屏的價格通常比SMD屏高出20%-40%。這主要是因為COB工藝對設備精度要求更高，制造成本更大，產能也不如SMD成熟。

四、選型建議：什么場景用哪種

優先選SMD的場景

室內P1.8以上規格的常規項目，預算是核心考量因素。SMD技術成熟，市場上品牌眾多，招標時容易找到多家供應商比價。維修團隊技術力量一般，希望本地能找到維護資源。干燥整潔的室內環境，對防護等級要求不高。

優先選COB的場景

P1.2及以下微間距項目，這是COB的主場。潮濕或鹽霧環境，比如南方沿海城市、泳池邊、鹽化車間。高端會議室和指揮中心，對畫質和穩定性要求高。租賃活動頻繁搬運的場合，COB抗磕碰能力更強。

五、維康國際的技術路線

維康國際在COB封裝領域深耕多年，微間距產品覆蓋P0.7到P1.2規格。相比純SMD路線，COB產品的防護性和穩定性在多個大型項目中有驗證。不同項目對像素密度、預算、維護能力的要求不同，選擇哪種封裝技術沒有絕對答案，關鍵是要找到適合自己使用場景的方案。

如果您在選型時拿不準，歡迎聯系我們提供免費技術方案對比，幫您分析哪種路線更符合實際需求。
