產品概述
LED3000-E 是一款采用共陰節能（可選擇共陽）技術的戶外全彩LED顯示屏。產品采用壓鑄鋁箱體結構，具備IP66高防護等級，支持前/后維護，適用于建筑外墻、廣場、交通樞紐等全天候戶外場景。該系列提供P4.44至P10多種點間距選擇，在保證高亮度與高對比度的同時，顯著降低了屏體功耗與溫升。

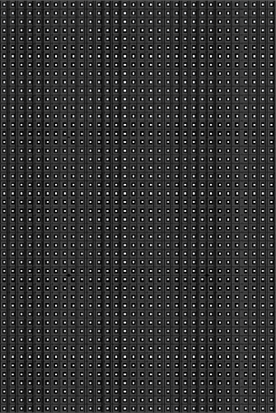

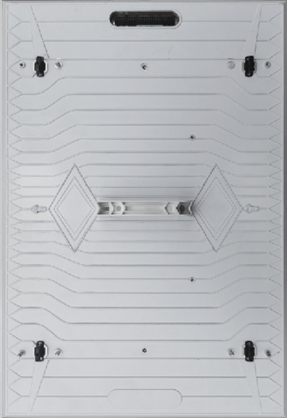

壓鑄鋁模組(480*320mm)
核心特性
特性維度 | 技術參數與優勢 |
|---|---|
節能技術? | 共陰供電方案：相比傳統共陽技術，屏體溫度平均降低約14.6℃，功耗下降20%以上。內置四級節能機制（動態節能、黑屏節能等），平均功耗≤186W/m2。 |
畫質表現? | 高刷新率高灰度：刷新率可達3840Hz，灰度等級14-16bit，畫面細膩無拖影。亮度≥5000nits（P4.44） / ≥6500nits（P5.7-P10），對比度≥15000:1。 |

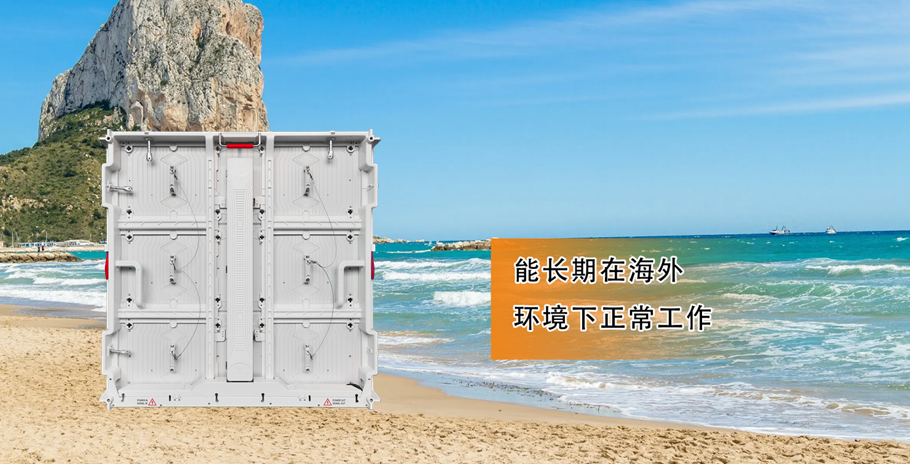

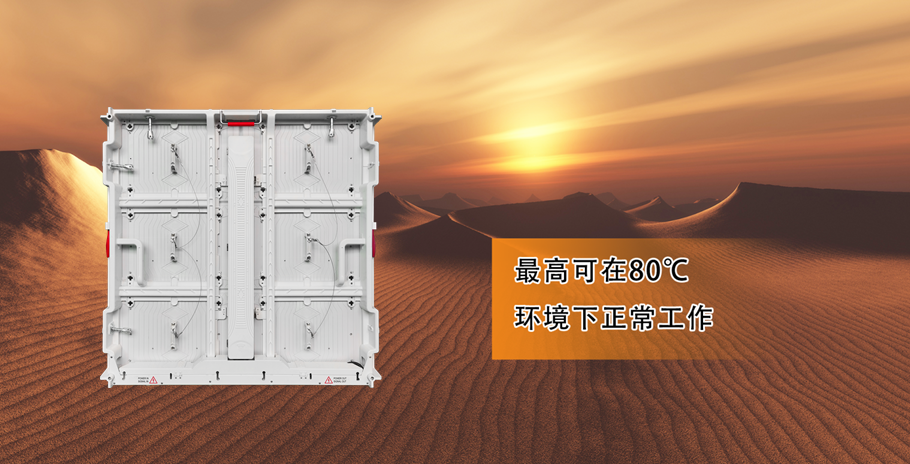

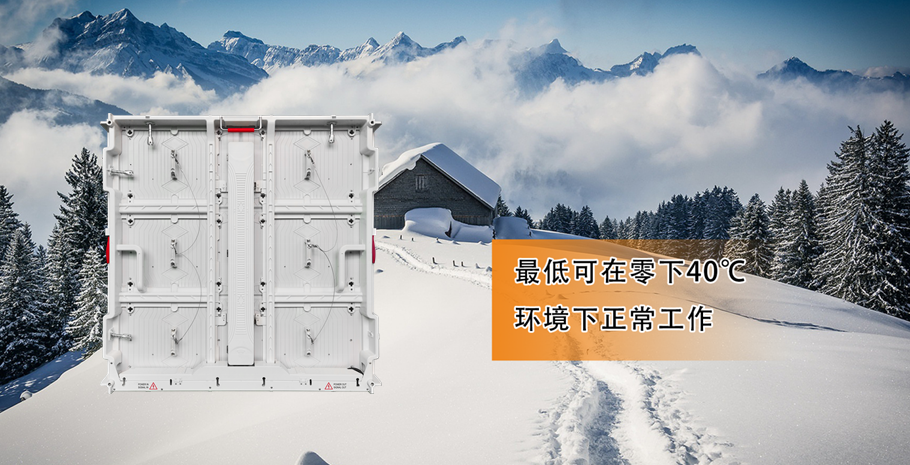

結構防護? | 壓鑄鋁箱體：模組尺寸480×320mm，箱體尺寸960×960mm。重量輕（約25kg/箱）、強度高、阻燃防火。IP66級防水防塵，工作溫度-30℃~60℃，適應海邊等高鹽霧環境。 |
安裝維護? | 靈活安裝：支持落地、吊裝、壁掛、立柱等多種方式。硬連接結構，無多余線纜，平整度高。支持前后雙維護，節省空間與結構成本。 |

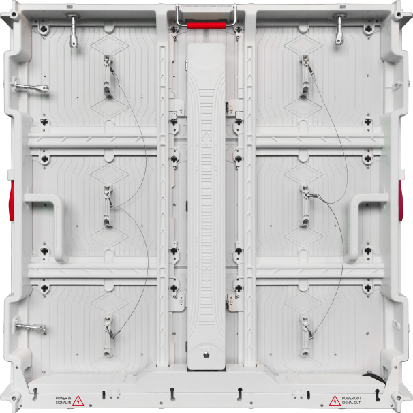

壓鑄箱(960*960mm)
可選型號
點間距：P4.44 / P5.7 / P6.67 / P8 / P10
箱體分辨率：216×216（P4.44）至96×96（P10）
應用環境
應用場景
政府文化宣傳、高速路立柱廣告、機場車站信息屏、商業樓宇外墻、體育場館等戶外大型顯示項目。
（共陰配置）
| 參數名稱 | P4.44 | P5.7 | P6.67 | P8 | P10 | ||
模組參數 | 像素結構(SMD) | 1921 | 2727 | 2727 | 2727 | 2727 | ||
像素間距 | 4.44 | 5.7 | 6.67 | 8 | 10 | |||
模組分辨率(W×H) | 108×72 | 84×56 | 72×48 | 60×40 | 48×32 | |||
模組尺寸 | 480×320 | |||||||
模組重量 | 2 | |||||||
箱體參數 | 箱體模組組成(W×H) | 2×3 | ||||||
箱體分辨率(W×H) | 216×216 | 168×168 | 144×144 | 120×120 | 96×96 | |||
箱體尺寸 | 960×960×85 | 960×960×86 | 960×960×87 | 960×960×88 | 960×960×88 | |||
箱體面積(㎡) | 0.92 | |||||||
常規重量(kg/箱) | 25 | |||||||
箱體材質 | 壓鑄箱 | |||||||
像素密度(點/㎡) | 50625 | 30625 | 22500 | 15625 | 10000 | |||
IP等級 | IP66 | |||||||
光學參數 | 亮度 | ≥5000 | ≥6500 | ≥6500 | ≥6500 | ≥6500 | ||
灰度等級 | 14-16 | |||||||
色溫(K) | 6500-9000可調 | |||||||
視角(H×V) | 140°/ 120° | |||||||
發光點中心偏差 | ＜3% | |||||||
亮度均勻性 | ≥97% | |||||||
色度均勻性 | ±0.003Cx, Cy之內 | |||||||
對比度 | ≥15000:1 | |||||||
電氣參數 | 最大功耗(W/㎡) | ≤550 | ≤550 | ≤550 | ≤550 | ≤550 | ||
平均功耗(W/㎡) | ≤186 | ≤186 | ≤186 | ≤186 | ≤186 | |||
供電要求 | AC100~240V | |||||||
換幀頻率(Hz) | 50&60 | |||||||
掃描數(s) | 1/9 | 1/7 | 1/6 | 1/3 | 1/2 | |||
刷新率(Hz) | 3840 | |||||||
使用參數 | 維護方式 | 前/后維護 | ||||||
LED壽命 | 100,000 | |||||||
工作溫度/濕度范圍 | -30℃-60℃/10%RH-98%RH(無結露) | |||||||
存儲溫度/濕度范圍 | -40℃-80℃/10%RH-98%RH(無結露) | |||||||
| 參數名稱 | P4.44 | P5.7 | P6.67 | P8 | P10 | ||
模組參數 | 像素結構(SMD) | 1921 | 2727 | 2727 | 2727 | 2727 | ||
像素間距 | 4.44 | 5.7 | 6.67 | 8 | 10 | |||
模組分辨率(W×H) | 108×72 | 84×56 | 72×48 | 60×40 | 48×32 | |||
模組尺寸 | 480×320×14 | 480×320×15 | 480×320×16 | 480×320×17 | 480×320×17 | |||
模組重量 | 2 | |||||||
箱體參數 | 箱體模組組成(W×H) | 2×3 | ||||||
箱體分辨率(W×H) | 216×216 | 168×168 | 144×144 | 120×120 | 96×96 | |||
箱體尺寸 | 960×960×85 | 960×960×86 | 960×960×87 | 960×960×88 | 960×960×88 | |||
箱體面積(㎡) | 0.92 | |||||||
常規重量(kg/箱) | 25 | |||||||
箱體材質 | 壓鑄箱 | |||||||
像素密度(點/㎡) | 50625 | 30625 | 22500 | 15625 | 10000 | |||
IP等級 | IP66 | |||||||
光學參數 | 亮度 | ≥5000 | ≥6500 | ≥6500 | ≥6500 | ≥6500 | ||
灰度等級 | 14-16 | |||||||
色溫(K) | 6500-9000可調 | |||||||
視角(H×V) | 140°/ 120° | |||||||
發光點中心偏差 | ＜3% | |||||||
亮度均勻性 | ≥97% | |||||||
色度均勻性 | ±0.003Cx, Cy之內 | |||||||
對比度 | ≥15000:1 | |||||||
電氣參數 | 最大功耗(W/㎡) | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ||
平均功耗(W/㎡) | ≤235 | ≤235 | ≤235 | ≤235 | ≤235 | |||
供電要求 | AC100~240V | |||||||
換幀頻率(Hz) | 50&60 | |||||||
掃描數(s) | 1/9 | 1/7 | 1/6 | 1/3 | 1/2 | |||
刷新率(Hz) | 3840 | |||||||
使用參數 | 維護方式 | 前/后維護 | ||||||
LED壽命 | 100,000 | |||||||
工作溫度/濕度范圍 | -30℃-60℃/10%RH-98%RH(無結露) | |||||||
存儲溫度/濕度范圍 | -40℃-80℃/10%RH-98%RH(無結露) | |||||||
